Zasilacze MEAN WELL



  • ZASILACZ MDR-20 NOWOŚĆ

    Typ Karta katalogowa Zdjęcie
    MDR-20
    Prąd maksymalny: 1.0A
    MDR-60
    Prąd maksymalny: 2.5A
  • Zasilacze DR


    Typ DR15 DR30 DR45 DR60 DR75 DR100 DR120
    0.63A 1.5A 2A 2.5A 3.2A 4.2A 5A
    plastik plastik plastik plastik metal plastik metal
    Zasilacz DR15 Zasilacz DR30 Zasilacz DR45 Zasilacz DR60 Zasilacz DR75 Zasilacz DR100 Zasilacz DR120



  • Zasilacze DRP i DRT


    Typ DRP240 DRP480 DRT240 DRT480 DRT960 DR-UPS40
    10A 20A 10A 20A 40A 40A
    metal metal metal metal metal metal
    Zasilacz DRP240 Zasilacz DRP480 Zasilacz DRT240 Zasilacz DRT480 Zasilacz DRT960 Moduł podtrzymania DC-UPS



  • Budowa

    Wszystkie zasilacze omawianej serii wykorzystują naturalny (konwekcyjny) obieg powietrza i nie są wyposażone w wentylatory. Wyjście każdego z zasilaczy jest wyposażone w działający niezależnie od stabilizacji napięcia oraz zabezpieczeń nadprądowych układ zabezpieczenia nadnapięciowego, nie pozwalający na wzrost napięcia wyjściowego do więcej niż zależnie od wersji 115-150% wartości nominalnej napięcia wyjściowego. Takie dodatkowe zabezpieczenie jest stosowane przez wszystkich producentów markowych zasilaczy. Napięcie wejściowe zasilaczy jednofazowych (oprócz DR120 i DRP 480) mieści się w szerokim przedziale: 85 do 264 V AC (lub odpowiednio 120 do 370 V DC) bez konieczności dokonywania przełączeń. Zaciski wyjściowe zasilaczy są zdublowane.

  • DR-30

    Zasilacze DR-30 oraz DR-60 wykonywane sa w obudowie plastikowej o szeroko rozpowszechnionych na rynku wymiarach: 78x93x56 mm. Zasilacze te spełniają wymagania II klasy izolacji i nie są wyposażone w złącze przewodu ochronnego. Zasilacz DR-30 jest wykonywany w wersjach na napięcia 5V,12V,15V oraz oczywiście 24V. Dopuszczalny prąd obciążenia wynosi odpowiednio: 3A, 2A( dla 12 i 15V) i 1,5A

  • DR-60

    Dla zasilacza DR-60 obciążalność prądowa wynosi: do 6,5 A dla wersji 5 V, do 4,5 A dla wersji 12 i 15 V oraz do 2,5 A dla wersji 24V. Zasilacze wyposażone są w zabezpieczenia przeciw zwarciu oraz przeciążeniu. Zastosowany rodzaj zabezpieczenia powoduje redukcję prądu wyjściowego przy nadmiernym obciążeniu zasilacza. Po ustaniu przeciążenia wydajność prądowa wraca do wartości nominalnej. Zakres temperatur otoczenia w jakich powinny pracować zasilacze wynosi -20 do +60 oC, przy czym pełna wydajność zasilacza jest dostępna do 50 oC dla DR30 i 45 oC dla DR60. Sprawność zasilaczy wynosi zależnie od wersji od 74 do 86%.

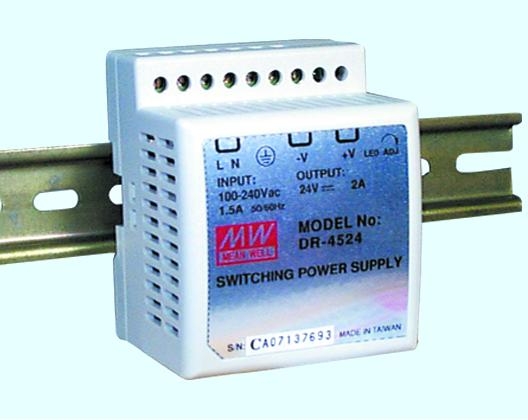

  • DR-45



    Zasilacz DR-45 to model wykonywany w obudowie plastikowej o wymiarach: 78x93x67 mm. Zasilacze te, w odróżnieniu od DR30 i 60 są wyposażone w złącze przewodu ochronnego. Zasilacz DR-45 jest wykonywany w wersjach na napięcia 5V,12V,15V oraz 24V. Dopuszczalny prąd obciążenia wynosi odpowiednio: 5,0A, 3,5A, 2,8A i 2,0A Zastosowany w tym zasilaczu rodzaj zabezpieczenia przeciw zwarciu oraz przeciążeniu stabilizuje nominalną wartość dopuszczalną prądu wyjściowego, nie pozwalając na przeciążenie zasilacza.. Zakres temperatur otoczenia zasilacza wynosi -10 do +50 oC, przy czym pełna wydajność zasilacza jest dostępna w zakresie od 0 do +45 o. Sprawność zasilaczy wynosi zależnie od wersji od 72 do 80%. Zasilacze o mocach powyżej 60W są wykonywane w obudowach metalowych.

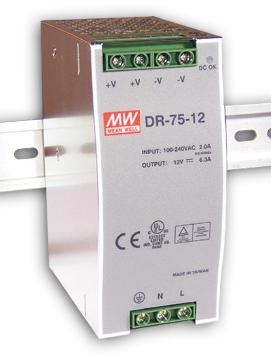

  • DR-75

    Zasilacz DR-75 wykonywany jest w obudowie o wymiarach: 55,5x125,2x100 mm. Zasilacz jest wykonywany w wersjach na napięcia 12V, 24V i 48V. Dopuszczalny prąd obciążenia wynosi: 6,3A dla 12V 3,2A dla 24V i 1,6A dla 48V. Zasilacze wyposażone są w zabezpieczenia przeciw zwarciu oraz przeciążeniu. Zastosowane w tym zasilaczu rozwiązanie utrzymuje na stałym poziomie wartość dopuszczalną prądu wyjściowego, nie pozwalając na przeciążenie zasilacza. Zakres temperatur otoczenia w jakich powinny pracować zasilacze wynosi -10 do +60 oC, przy czym pełna obciążalność zasilacza jest dostępna do 45 oC dla wersji 12V i do 50 oC dla wersji 24 i 48 V. Sprawność zasilaczy wynosi zależnie od wersji od 76 do 81%.

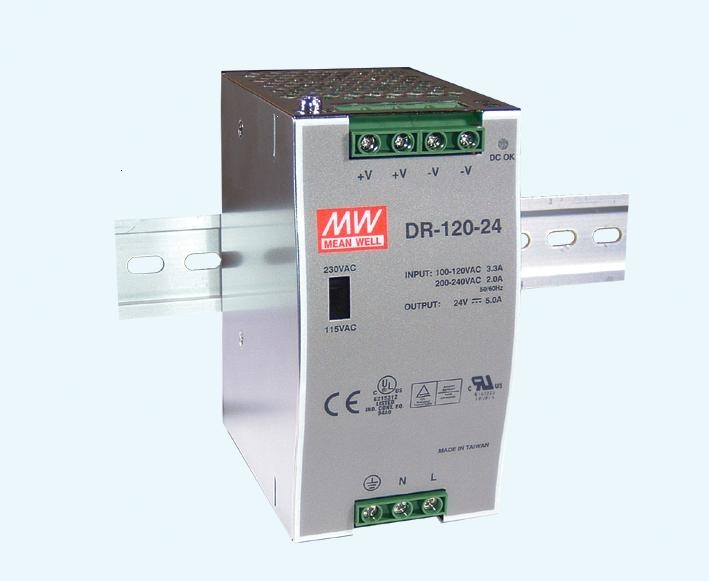

  • DR-120

    Zasilacz DR-120 ma wymiary: 65,5x125,2x100 mm. Jest to zasilacz wyposażony w przełącznik napięć wejściowych: 88 do 132 V AC / 176 do 264 V AC. Zasilacz jest wykonywany w wersjach na napięcia 12V, 24V i 48V. Dopuszczalny prąd obciążenia wynosi odpowiednio: 10 A, 5A i 2,5 A. Zastosowane w tym zasilaczu rozwiązanie zabezpieczenia przeciw zwarciu oraz przeciążeniu utrzymuje na stałym poziomie wartość dopuszczalną prądu wyjściowego. Zakres temperatur otoczenia dla tego zasilacza wynosi -10 do +60 oC, zaś pełna obciążalność jest dostępna do 45 oC dla wersji 12V i 24V, oraz do 50 oC dla wersji 48 V. Sprawność zasilaczy wynosi zależnie od wersji od 80 do 85%.

  • DRP-240

    Zasilacze o mocach 240 i 480 W są dostępne w dwóch wersjach: jedno- i trójfazowej. Zasilacze jednofazowe DRP 240 i DRP 480 wyposażone są w układ PFC zapewniający wymagany przepisami kształt pobieranego z sieci prądu. Współczynnik mocy jest większy od 0,95 (przy 230 V AC) dla DRP-240 i większy bądź równy 0,7 dla DRP-480. Zasilacz DRP-240 ma wymiary: 125,5x125,2x100 mm. Zasilacz wyposażony jest w przełącznik napięć wejściowych: 90 do 132 V AC / 180 do 264 V AC. Zasilacz jest wykonywany w wersjach na napięcia 24V i 48V. Dopuszczalny prąd obciążenia wynosi odpowiednio: 10 A i 5 A. Układ zabezpieczenia stabilizuje wartość prądu wyjściowego w sytuacji przeciążenia na stałym poziomie. Zakres temperatur otoczenia dla tego zasilacza wynosi -10 do +70 oC, zaś pełna obciążalność jest dostępna do 55 oC (przy 230 V AC). Sprawność zasilaczy wynosi od 84 do 85%.

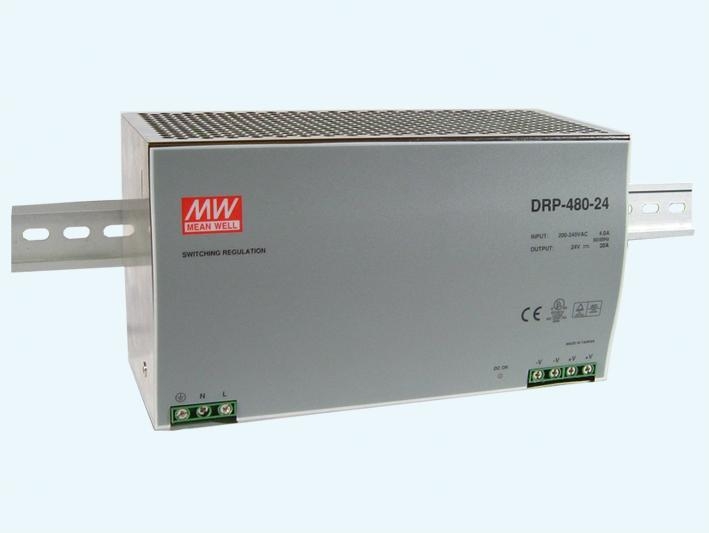

  • DRP-480

    Obudowa zasilacza DRP-480 ma wymiary: 227x125,2x100 mm. Zasilacz jest wykonywany w wersjach na napięcia 24V i 48V, prądy obciążenia wynoszą maksymalnie: 20 A i 10 A. Układ zabezpieczenia utrzymuje wartość prądu wyjściowego po przekroczeniu dopuszczalnego obciążenia na stałym poziomie, tak że przeciążenie zasilacza nie jest możliwe. Zakres temperatur otoczenia w jakim może pracować zasilacz wynosi -20 do +70 oC, zaś pełna obciążalność jest dostępna do 50 oC. Przy pracy w temperaturze otoczenia 70 oC można wykorzystać 60% obciążenia. Sprawność zasilaczy wynosi 89%. Zasilacze o obciążalności 10, 20 i 40 A wykonywane są także w wersji trójfazowej.

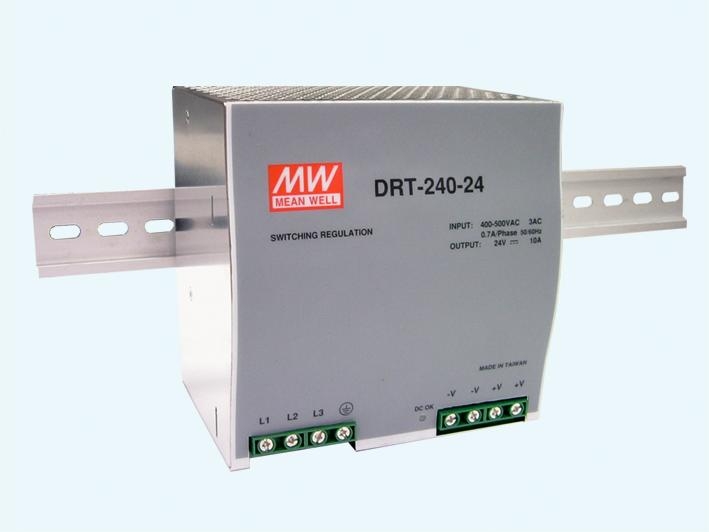

  • DRT-240

    Zasilacz DRT-240 ma podobnie jak wersja jednofazowa wymiary: 125,5x125,2x100 mm i jest wykonywany na napięcia 24V i 48V. Dopuszczalny prąd obciążenia wynosi odpowiednio: 10 A i 5 A. Układ zabezpieczenia stabilizuje wartość prądu wyjściowego w sytuacji przeciążenia na stałym poziomie. Zakres temperatur otoczenia dla tego zasilacza wynosi -20 do +70 oC, zaś pełna obciążalność jest dostępna do 60 oC. Sprawność zasilaczy wynosi 89%. Zasilacz ma możliwość pracy przy zasilaniu z tylko dwóch faz. Maksymalne obciążenie wynosi wówczas 80% nominalnego.

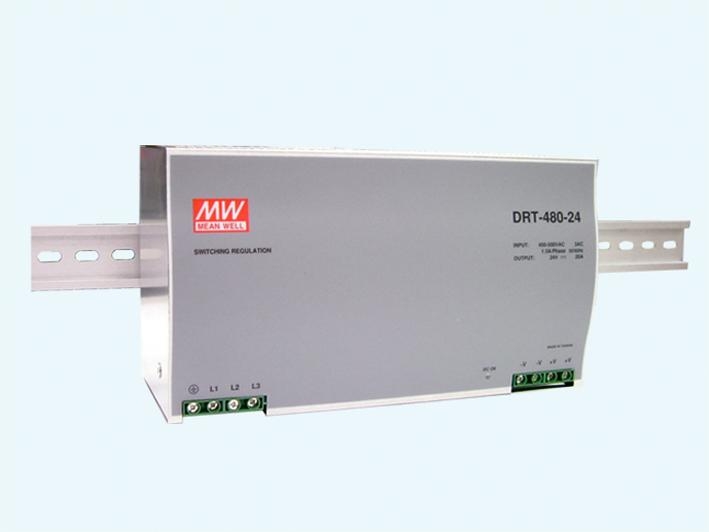

  • DRT-480

    Obudowa zasilacza DRT-480 ma wymiary: 227x125,2x100 mm, podobnie jak w przypadku DRP-480 Napięcia zasilania mogą wynosić 24V i 48V, a prądy obciążenia 20 A i 10 A. Układ zabezpieczenia utrzymuje wartość prądu wyjściowego po przekroczeniu dopuszczalnego obciążenia na stałym poziomie, tak że przeciążenie zasilacza nie jest możliwe. Zakres temperatur otoczenia w jakim może pracować zasilacz wynosi -20 do +70 oC, zaś pełna obciążalność jest dostępna do 50 oC. Przy pracy w temperaturze otoczenia 70 oC można wykorzystać 60% obciążenia. Sprawność zasilaczy wynosi 89%. Maksymalne obciążenie przy pracy z zasilaniem z tylko dwóch faz wynosi 80% nominalnego.

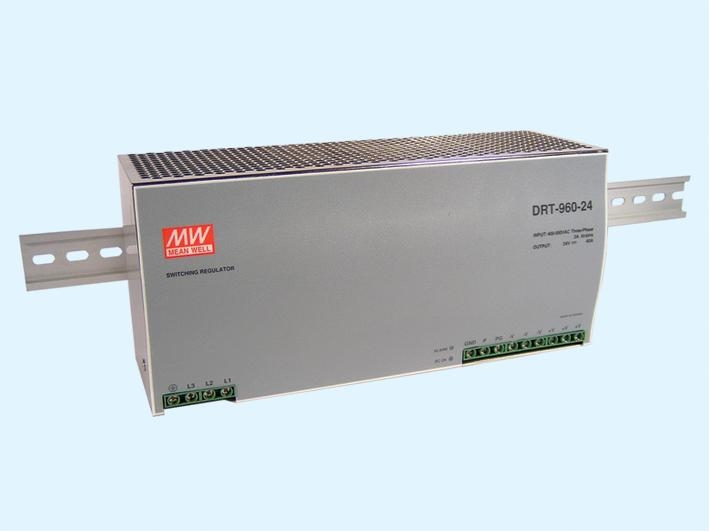

  • DRT-960

    Najmocniejszy w serii DR zasilacz - DRT-960 jest wykonywany w obudowie o wymiarach: 276 x125,2x100 mm. Jest dostępny w wersjach z napięciami wyjściowymi 24V i 48V. Dopuszczalny prąd obciążenia wynosi: 40 A przy 24 V i 20 A przy 48 V. Układ zabezpieczenia utrzymuje wartość prądu wyjściowego w sytuacji przeciążenia na stałym poziomie przez okres 3 sekund, po czym następuje wyłączenie zasilacza. W takiej sytuacji dla przywrócenia pracy konieczne jest wyłączenie i ponowne załączenie zasilacza. Zakres temperatur otoczenia dla tego zasilacza wynosi -20 do +60 oC, zaś pełna obciążalność jest dostępna do 45 oC. Sprawność zasilaczy wynosi 91%.

  • MDR-60



    Zasilacz impulsowy na szynę DIN, w wykonaniu wąskim. Szerokość na szynie 40mm. Moc zasilacza 60W.


    Parametry wyjściowe:

    • MDR-60-5 5V 10A
    • MDR-60-12 12V 5A
    • MDR-60-24 24V 2,5A
    • MDR-60-48 48V 1,25A



    Napięcie wejściowe: 85-264 V AC

    Zabezpieczenia: zwarciowe, nadprądowe, nadnapięciowe

    Zużycie prądu bez obciążenia: 0,75W

    3 lata gwarancji producenta

    Sygnalizacja napięcia wyjściowego: DC OK

    Zakres temperatur pracy -20...+70
    Zgodność z normami:

    • EN60950-1 - TUV Approved
    • EN55011,EN55022 (CISPR22), EN61204-3 Class B
    • EN61000-3-2,-3
    • EN61000-4-2, 3, 4, 5, 6, 8, 11, ENV50204, EN55024, EN61000-6-2, EN61204-3 Heavy industry level, criteria A


    wymiary: 40*90*100mm (Sz*W*G)
