Inkrementalne

Enkodery Inkremetalne



Enkodery inkrementalne (przyrostowe) używane są do pozycjonowania, pomiaru odległości lub pomiaru prędkości elementów ruchomych. Działają w ten sposób, że podczas obrotu wału enkodera na jego dwóch wyjściach A i B pojawiają się impulsy elektryczne przesunięte w fazie o 90°. Ilość impulsów generowana podczas jednego pełnego obrotu wału enkodera mówi o jego rozdzielczości np. 1000 imp./obr. Dostępne sa wersje enkoderów o różnych rozdzielczościach, wymiarach wałów lub otworów, a także z różnymi typami wyjść elektrycznych.

Zapraszamy do lektury poniższych katalogów zawierających wszystkie niezbędne informacje.





Enkodery marki Sick
EN
Enkodery inkrementalne serii DBS - Nowość!
(zastępują enkodery serii DDS)
Dostępne wersje:
- rozdzielczość: 100 ÷ 2500 imp/obr
- korpus o wymiarze 36mm lub 50mm
- wałek 6mm lub otwór 8mm
- interfejs elektryczny HTL/push-pull, lub TTL/RS422 lub otwarty kolektor
PL
Enkodery inkrementalne serii DDS Dostępne wersje:
- rozdzielczość: 100 ÷ 2500 imp/obr
- korpus o wymiarze 36mm lub 50mm
- wałek 6mm oraz 8mm lub otwór 8mm
- interfejs elektryczny HTL/push-pull, lub TTL/RS422 lub otwarty kolektor
PL
Enkodery inkrementalne serii DFS
Enkodery inkrementalne programowalne serii DFS
Dostępne wersje:
- rozdzielczość: 1 ÷ 65 536 imp/obr
- korpus o wymiarze 60mm
- wałek 6mm oraz 10mm lub otwór 8, 10, 12, 14, 15mm
- interfejs elektryczny HTL/push-pull lub TTL/RS422
Enkodery marki Kübler
EN
Katalog nowości na rok 2016
EN
Pełny katalog enkoderów i czujników położenia
EN

PL

PL
Karta produktu - Enkodery miniaturowe serii 2400/2420 Dostępne wersje:
- rozdzielczość: 4 ÷ 1024 imp/obr
- korpus o wymiarze 24mm
- wałek 4, 5, 6mm (seria 2400) lub otwór 4, 6mm (seria 2420)
- interfejs elektryczny push-pull
EN
Karta produktu - Enkodery miniaturowe magnetyczne serii 2430/2440 Dostępne wersje:
- rozdzielczość: 1 ÷ 256 imp/obr
- korpus o wymiarze 24mm
- wałek 4, 5, 6mm lub otwór 4, 6mm
- interfejs elektryczny RS422
EN
Karta produktu - Enkodery kompaktowe serii 3610/3620 Dostępne wersje:
- rozdzielczość: 25 ÷ 2500 imp/obr
- korpus o wymiarze 36mm
- wałek 4, 5, 6mm lub otwór 6, 8mm
- interfejs elektryczny push-pull lub RS422
EN
Karta produktu - Enkodery kompaktowe serii 3700/3720 Dostępne wersje:
- rozdzielczość: 10 ÷ 1024 imp/obr
- korpus o wymiarze 37mm
- wałek 4, 5, 6, 8mm lub otwór 4, 5, 6, 8mm
- interfejs elektryczny HTL/push-pull lub TTL/RS422
EN

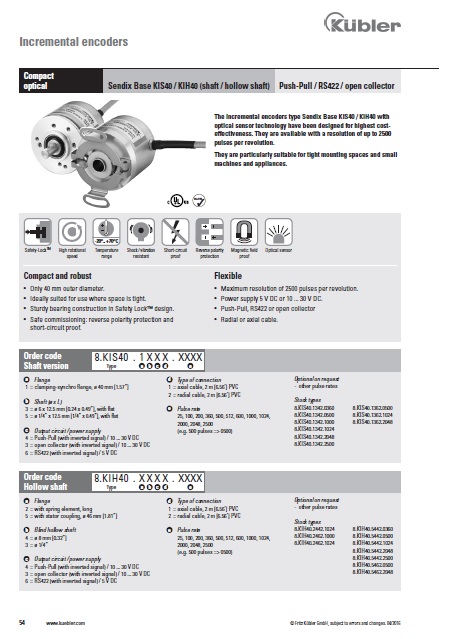

Karta produktu - Enkodery kompaktowe serii KIS40/KIH40

Dostępne wersje:
- rozdzielczość: 1 ÷ 2500 imp/obr
- korpus o wymiarze 40mm
- Wał z otworem nieprzelotowym 8 mm oraz 1/4“.
- interfejs elektryczny Push-Pull, RS422 lub otwarty kolektor.
- zasilanie 5 V DC lub 10 ... 30 V DC

EN
Karta produktu - Enkodery kompaktowe serii KIS50/KIH50 Dostępne wersje:
- rozdzielczość: 100 ÷ 5000 imp/obr
- korpus o wymiarze 58mm
- wałek 6, 8, 10, 12mm lub otwór 8, 10, 12, 14, 15mm
- interfejs elektryczny HTL/push-pull lub TTL/RS422
EN
Karta produktu - Enkodery standardowe serii 5000/5020 Dostępne wersje:
- rozdzielczość: 1 ÷ 5000 imp/obr
- korpus o wymiarze 50mm
- wałek 6, 8, 10, 12mm lub otwór 6, 8, 10, 12, 15mm
- interfejs elektryczny HTL/push-pull lub TTL/RS422
EN
Karta produktu - Enkodery odporne na wysoką temperaturę (do 105°C) serii 5803/5823 Dostępne wersje:
- rozdzielczość: 25 ÷ 5000 imp/obr
- korpus o wymiarze 58mm
- wałek 6, 10mm lub otwór 6, 8, 10, 12mm
- interfejs elektryczny HTL/push-pull lub TTL/RS422
EN
Karta produktu - Enkodery o wysokiej rozdzielczości serii 5805/5825 Dostępne wersje:
- rozdzielczość: 6000 ÷ 36 000 imp/obr
- korpus o wymiarze 58mm
- wałek 6, 10mm lub otwór 6, 8, 10, 12mm
- interfejs elektryczny HTL/push-pull lub TTL/RS422
EN
Karta produktu - Enkodery z otworem o dużej średnicy serii 5821 Dostępne wersje:
- rozdzielczość: 50 ÷ 5000 imp/obr
- korpus o wymiarze 58mm
- otwór 16, 20, 24, 25, 28mm
- interfejs elektryczny HTL/push-pull lub TTL/RS422
- prędkość maksymalna 2500 obr/min
EN
Karta produktu - Enkodery z otworem o dużej średnicy serii A020 Dostępne wersje:
- rozdzielczość: 50 ÷ 5000 imp/obr
- korpus o wymiarze 100mm
- otwór 20, 24, 25, 28, 30, 38, 40, 42mm
- interfejs elektryczny HTL/push-pull, lub TTL/RS422 lub SinCos
- prędkość maksymalna 3000 obr/min
