Rozproszone systemy sterowania SIMATIC ET200



SIMATIC ET200 znajduje zastosowanie w aplikacjach wymagających sterowania bezpośrednio przy maszynie. Występuje w różnych wykonaniach: do zabudowy w szafie sterującej (ET200S, ET200M, ET200SP, ET200MP, ET200iSP), lokalnie przy maszynie bez zabudowy gdyż posiada stopień ochrony IP67 (ET200pro, ET200eco). W zależności od potrzeb może być wyposażony w złącze komunikacyjne Profibus lub Profinet.

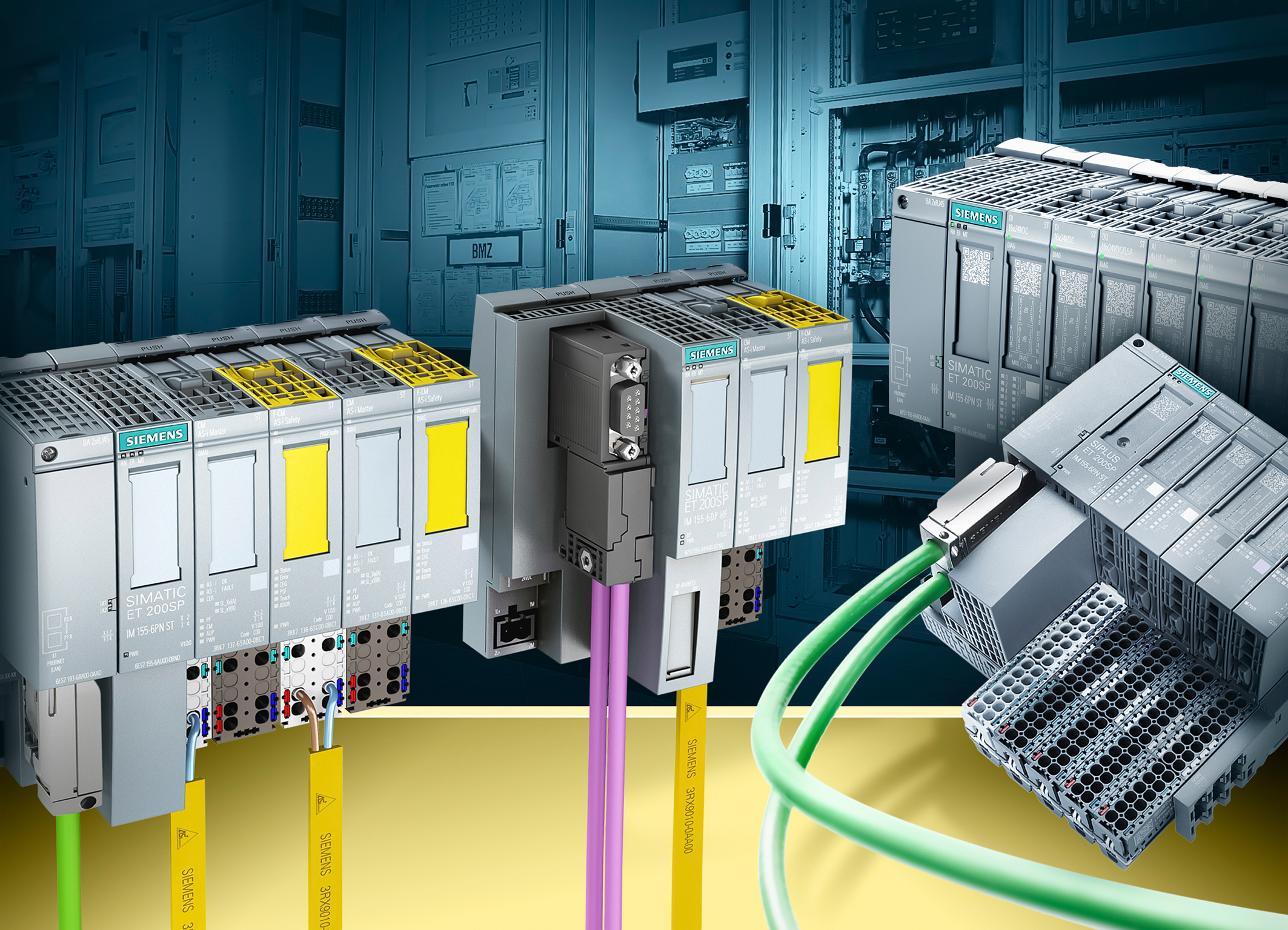

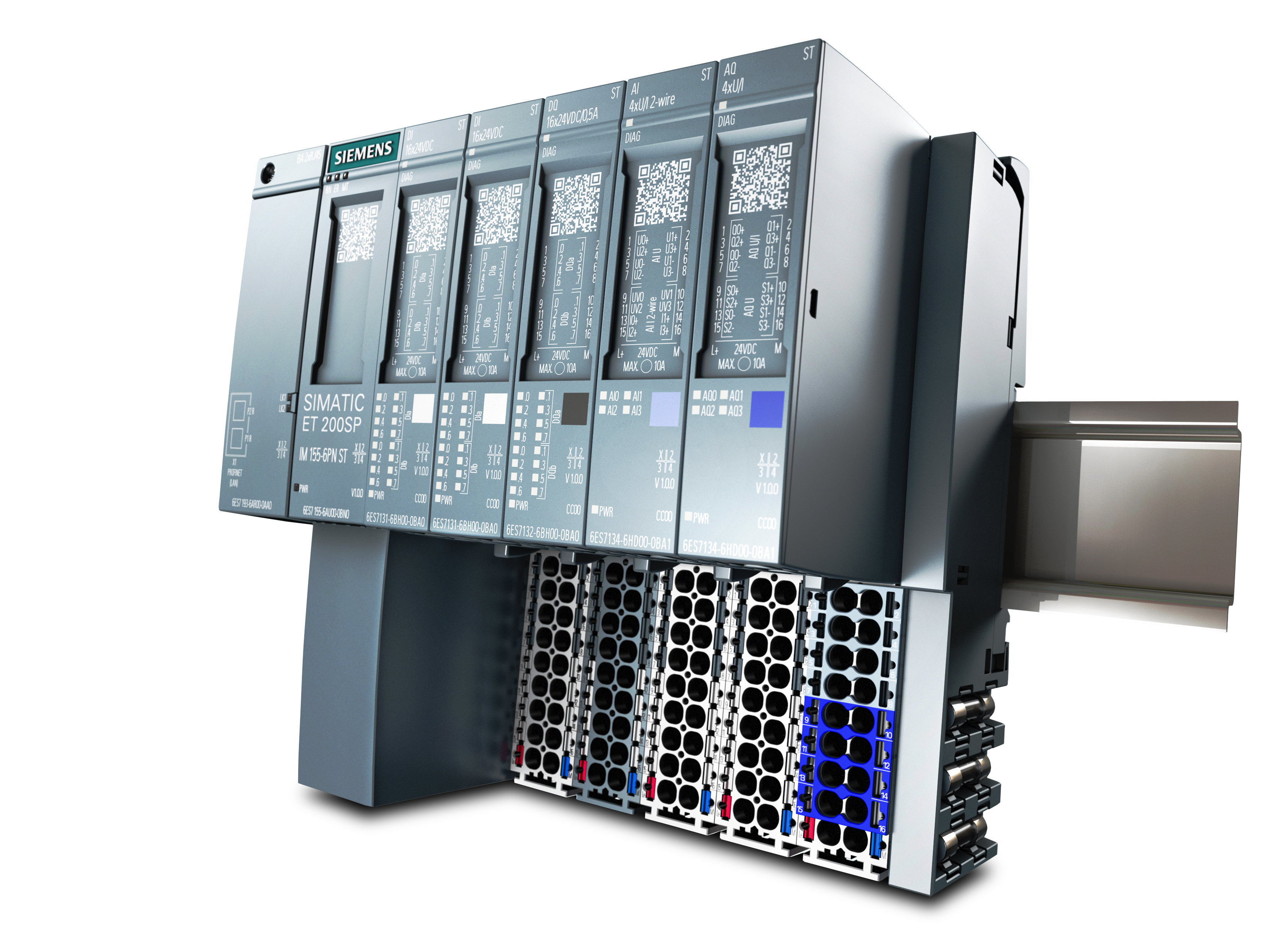

  • SIMATIC ET200SP





    Prostsze

    • Technologia push-in umożliwia łatwy montaż i demontaż okablowania – praktycznie bez użycia narzędzi. Do odłączenia przewodów użytkownik potrzebuje jedynie śrubokręta. Mimo małych wymiarów SIMATIC ET 200 SP umożliwia podpięcie okablowania o przekrojach od 0,14mm² do 2,5mm ².
    • Stacja jest szybko konfigurowana poprzez proste łączenie modułów i terminali. Mechaniczne kodowanie modułu w slocie nie pozwala na instalację w nim innego modułu. Dzięki temu, rozbudowa lub wymiana uszkodzonych elementów jest bezbłędna i szybka.
    • Wszystkie moduły posiadają diagnostykę kanału, która jest sygnalizowana diodami LED znajdującymi się na froncie modułu.
    • Adaptery magistrali (BA) pozwalają na wybór sposobu podłączenia stacji do sieci PROFINET. Dostępne są adaptery: 2xRJ45 oraz 2xFC dla aplikacji o zwiększonych drganiach oraz zakłóceniach elektromagnetycznych.

    Mniejsze

    • SIMATIC ET 200 SP jest około 50% węższy w porównaniu do innych systemów wej./wyj.. W przestrzeni 117 mm x 15 mm moduł może pomieścić do 16 kanałów (bez zacisków AUX). Dzięki wysokości równej 75 mm SIMATIC ET 200 SP można montować w szafkach o głębokości 80 mm przy ciągle zachowanych, zalecanych przestrzeniach wentylujących ‒ domknięcie drzwi nie stanowi żadnego problemu (!).
    • Aby zmniejszyć do minimum wymiary stacji, moduły zasilające, które tworzą grupy potencjałowe zostały wbudowane w terminale.
    • Nowoczesny system etykietowania, przedstawia przejrzystą informację o module, okablowaniu oraz sygnale danego kanału.
    • Dzięki własności option handling nawet dla skomplikowanej aplikacji stacja nie wymaga kolejnych rekonfiguracji.

    Wydajniejsze

    • SIMATIC ET 200 SP komunikuje się poprzez PROFINET ‒ wiodący standard ethernetowy w przemyśle. Tylna magistrala zapewnia szybki, bezbłędny transfer danych.
    • Własność hot swapping pozwala na wymianę modułów podczas pracy SIMATIC ET 200 SP. Jest możliwa jednoczesna wymiana kilku modułów (multi hot swapping).
    • Moduły bezpieczeństwa nie różnią się rozmiarem od standardowych modułów. Są proste w obsłudze a przypisywanie adresów PROFIsafe odbywa się programowo.
    • Stację SIMATIC ET 200 SP można podłączyć do PROFIBUS lub PROINET, wyposażyć w inne standardy komunikacyjne jak np. AS-Interface, IO-Link, Modbus RTU, ASCI, FREEPORT oraz profile np. PROFIenergy, PROFIsafe, ASIsafe.
    • Wysoki poziom kompatybilności elektromagnetycznej EMC uzyskano przez wdrożenie nowej koncepcji ekranowania podzespołów.

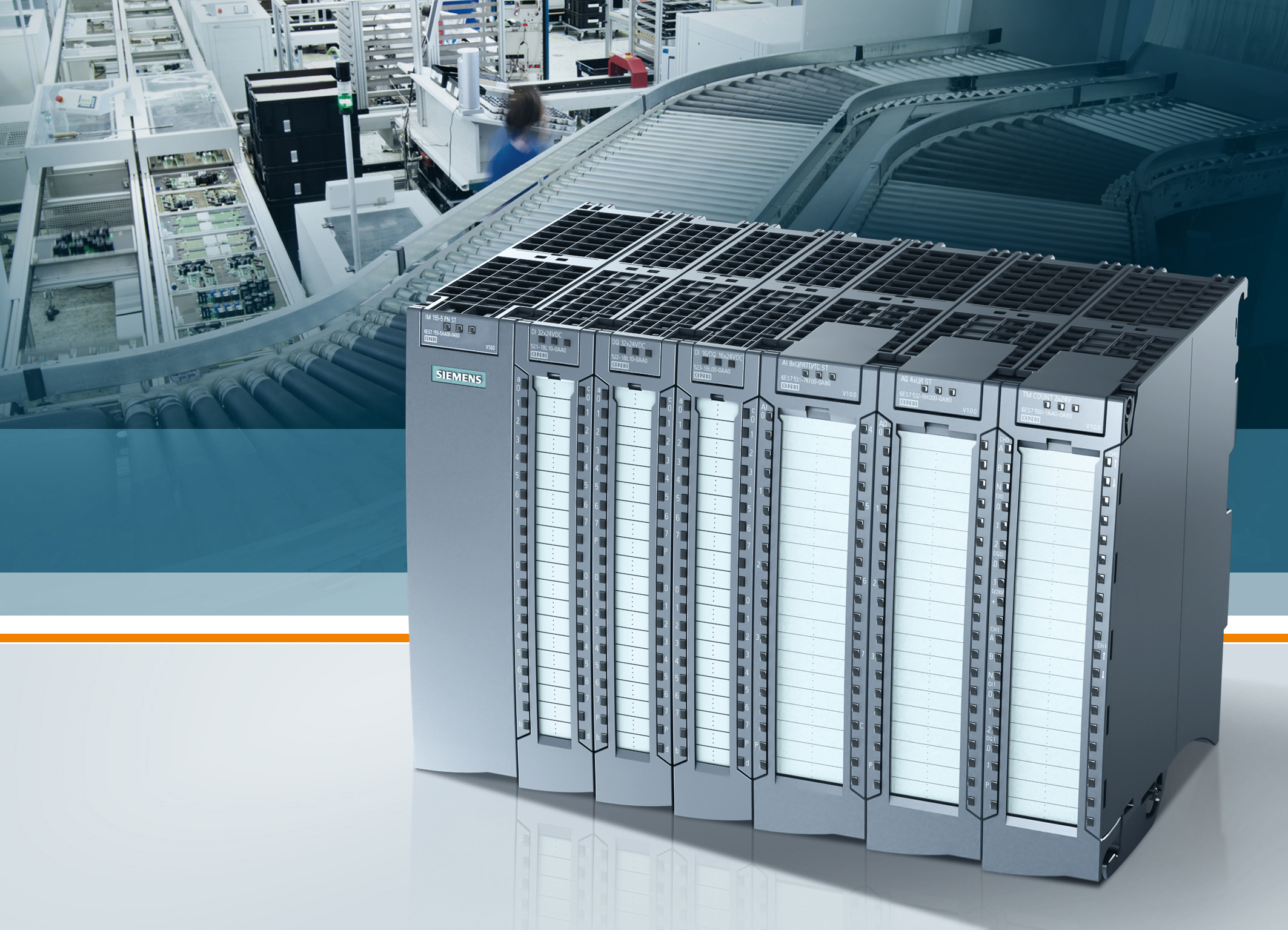

  • SIMATIC ET200MP





    Prostsze

    • SIMATIC ET 200 MP jest zbudowany z tych samych modułów wej./wyj. co sterownik SIMATIC S7-1500. Moduły posiadają mniejszą ilość akcesoriów. Wszystkie moduły o szerokości 35 mm używają ten sam typ złącza czołowego. Zmniejsza to ilość pozycji zamówieniowych oraz upraszcza montaż.
    • Podczas kablowania modułów wej./wyj. złącze czołowe można ustawić w pozycji biernej tj. kiedy jest przytrzymywane przez moduł, jednak nie zwiera przewodów sygnałowych do kanałów wej./wyj.. Rozszerzająca się ku dołowi osłona kabli pozwala maskować pełne okablowanie modułu przewodami o przekroju do 2,5 mm² bez ryzyka jej wyłamania.
    • Każdy moduł posiada diagnostykę kanału, która szybko i jednoznacznie identyfikuje błąd.

    Mniejsze

    • SIMATIC ET 200 MP zawdzięcza swoje kompaktowe wymiary wysokiemu zagęszczeniu kanałów (moduły mają do 32 kanałów). Urządzenie funkcjonuje bez zarzutów nawet przy maksymalnej liczbie modułów sygnałowych (30 sztuk).
    • SIMATIC ET 200 MP jest wyposażony w mechaniczne kodowanie slotów. Rozwiązanie to zapobiega przed włożeniem niewłaściwego modułu do skonfigurowanego już slotu.
    • Precyzyjny system znakowania elementów stacji za pomocą etykiet oraz diod LED pozwala szybko sprawdzić czy moduły zostały poprawnie alokowane i podłączone.
    • Dzięki option handling stacja nie wymaga kolejnych rekonfiguracji nawet w przypadku obsługi skomplikowanych procesów przemysłowych.

    Wydajniejsze

    • Wysoka wydajność urządzenia została uzyskana dzięki komunikacji PROFINET. Magistrala tylna stacji została dodatkowo zoptymalizowana do wymiany danych z interfejsem PROFINET. Rozwiązanie to gwarantuje 40 razy szybszą komunikację niż posiada SIMATIC S7-400. Stacja może pracować także z interfejsami PROFIBUS.
    • Nowa koncepcja ekranowania zwiększa odporność stacji na zakłócenia. Wszystkie niezbędne elementy ekranujące dostarczane są razem z modułami stacji.
    • Proste i bezbłędne kablowanie: SIMATIC TOP connect umożliwia podłączenie sygnałów cyfrowych i analogowych, zmniejsza możliwość popełnienia błędów podczas kablowania złącz czołowych.
  • SIMATIC ET200S



    Wielozadaniowy z pełnym zakresem modułów

    SIMATIC ET 200S jest wielofunkcyjnym systemem wejść/wyjść wykonanym w standardzie IP20. Dzięki bitowo-modułowej konstrukcji można go dostosować dokładnie do potrzeb aplikacji. Solidna, kompaktowa obudowa pozwala na użycie systemu w obszarach narażonych na zwiększone naprężenia mechaniczne.

    Dla stacji ET 200S dostępne są interfejsy sieci PROFIBUS oraz PROFINET. Interfejsy komunikacyjne ze zintegrowanym CPU 314 umożliwiają wstępne przetwarzanie danych, bezpośrednio na poziomie wejść/wyjść. Odciąża to centralny CPU,
    który ma więcej zasobów do obsługi krytycznych dla systemu zagadnień.

    Systemy automatyki rozproszonej używają nie tylko prostych cyfrowych i analogowych kanałów, ale także zaawansowanych
    technologicznie funkcji. Dla zaawansowanych aplikacji ET 200S oferuje:

    • Moduły technologiczne do np. liczenia, pozycjonowania, sterowania CAM, układów regulacji w pętli zamkniętej.
    • Startery silnikowe dla silników 3-fazowych do 7,5 kW, dostępne w różnych typach, także failsafe.
    • Przekształtniki częstotliwości (także z failsafe) dla silników asynchronicznych o mocy do 4 kW.
